Que o Revit faz a quantificação dos materiais e objetos todos já sabem! Grandes tabelas de quantitativos alimentam os orçamentos das obras dos projetos. Então, que tal aprender a fazer 3Ds ilustrativos que tornarão o entendimento e análises desses quantitativos encantadores? Prepare o seu Revit e me acompanhe!
Primeiro, precisamos de um projeto como exemplo, você pode modelar um novo projeto ou pegar algo que já tenha feito antes. Organize as vistas como indicado (figura 1) para facilitar a visualização das informações.
Depois, siga o passa a passo (clique em cada imagem para ampliar):

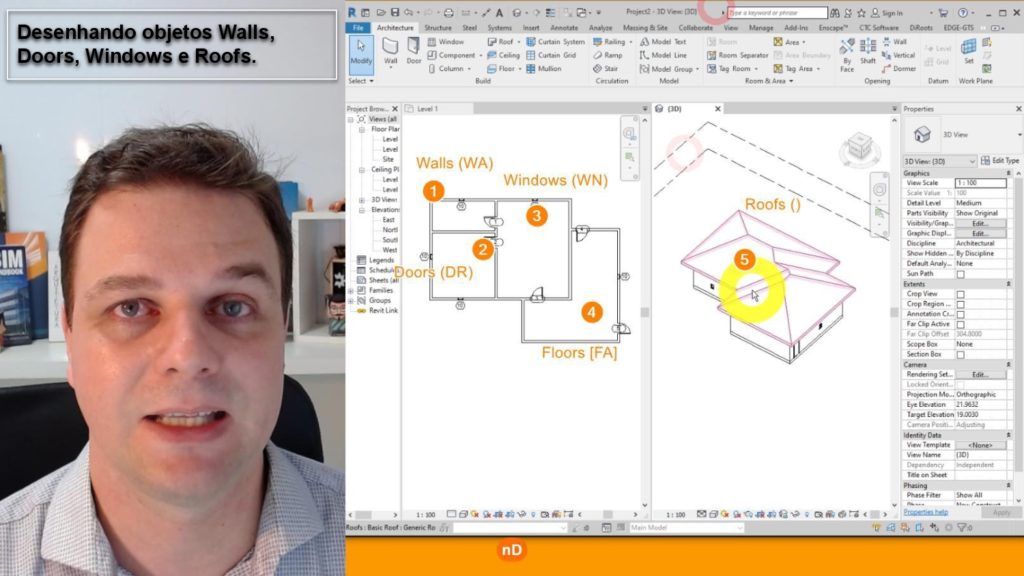

1)Desenhe objetos Walls, Doors, Windows e Roofs;

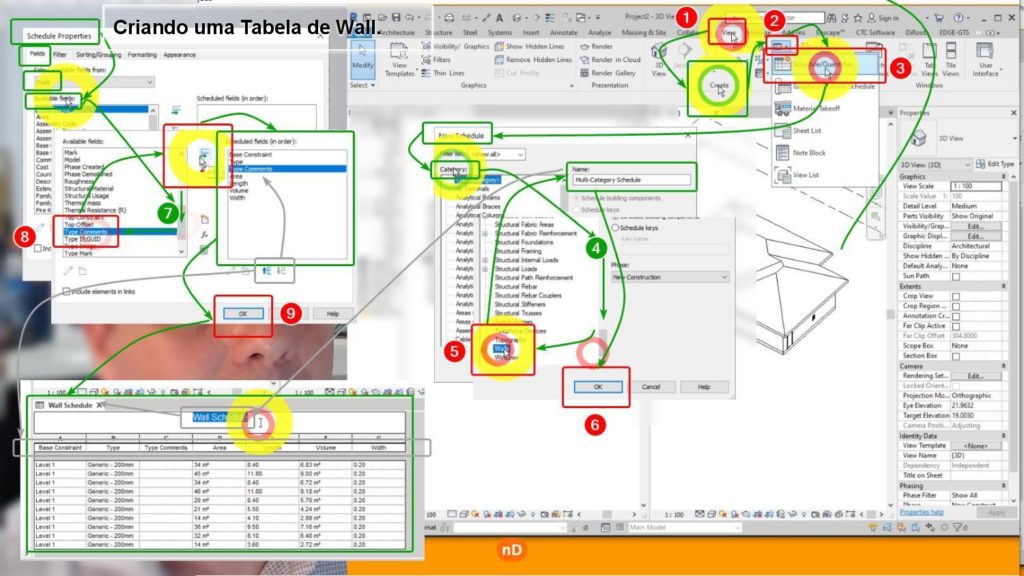

2) Crie uma tabela de Wall;

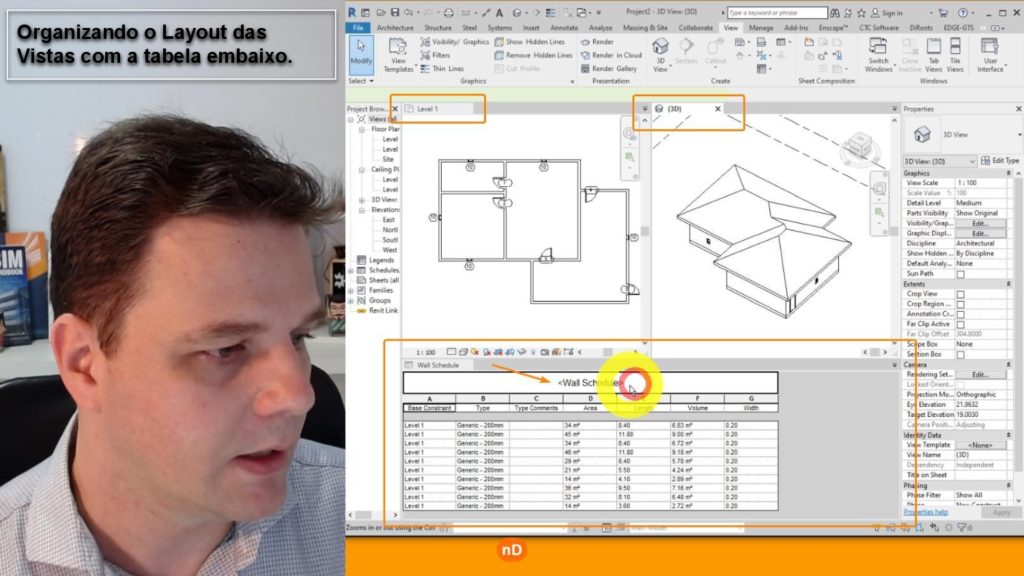

3) Organize o layout das vistas com a tabela embaixo;

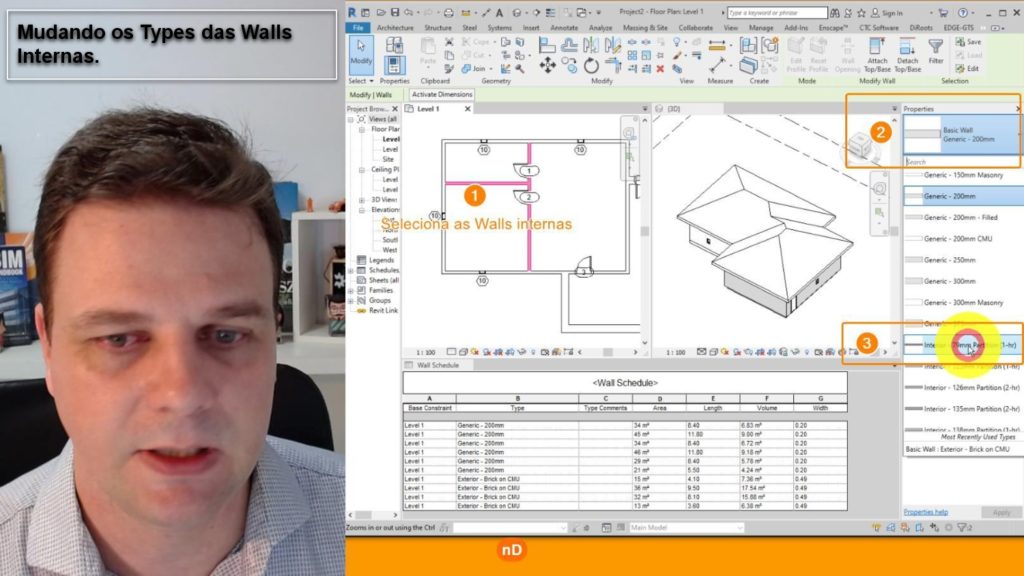

4) Mude as Types das Walls internas;

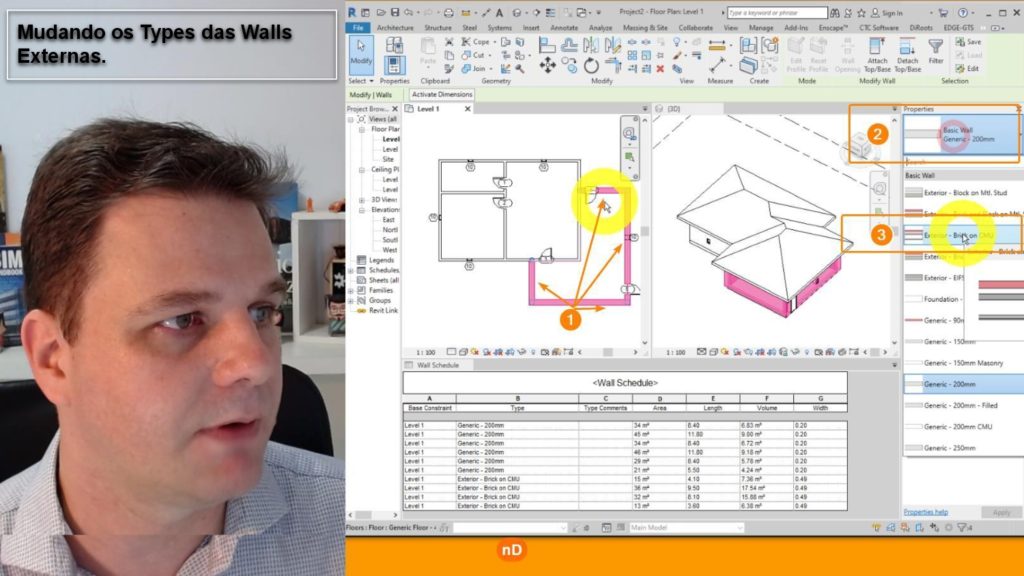

5) Mude as Types das Walls externas;
6)Especificação no Type Comments (para usar nos filtros das tabelas e vistas).
Você precisa montar a prancha que irá mostrar as tabelas e 3Ds ilustrativos. O tamanho da prancha pode ser A4 ou A3.
Na primeira opção, você terá que colocar o 3D em uma escala bem reduzida, o que pode prejudicar a visibilidade dos objetos e ainda terá pouco espaço para as tabelas. Recomendo o A4 somente em projetos pequenos. A folha A3 já tem bastante margem para uma boa escala e espaço para tabelas mesmo que tenha uma grande quantidade de linhas e colunas.
Lembre-se de que esse formato será reutilizado várias vezes no seu template para projetos futuros. Então você deve pensar bem em qual é o melhor formato a longo prazo.
Acompanhe este passo a passo:

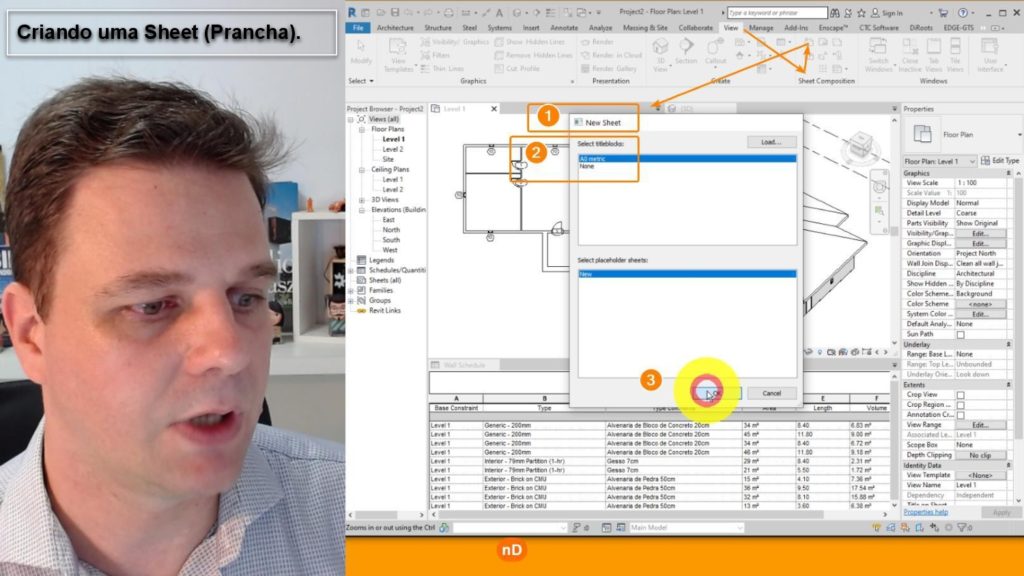

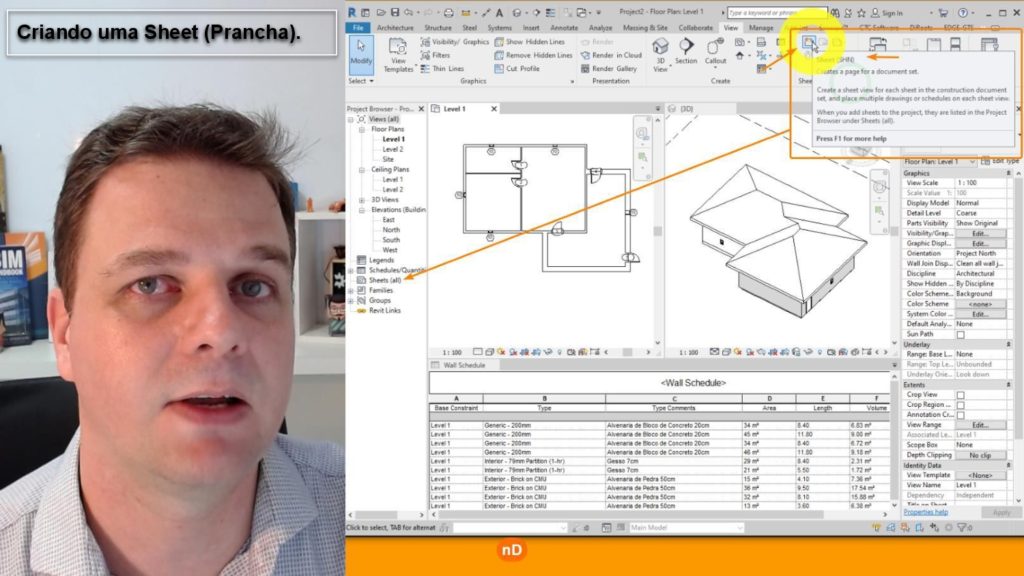

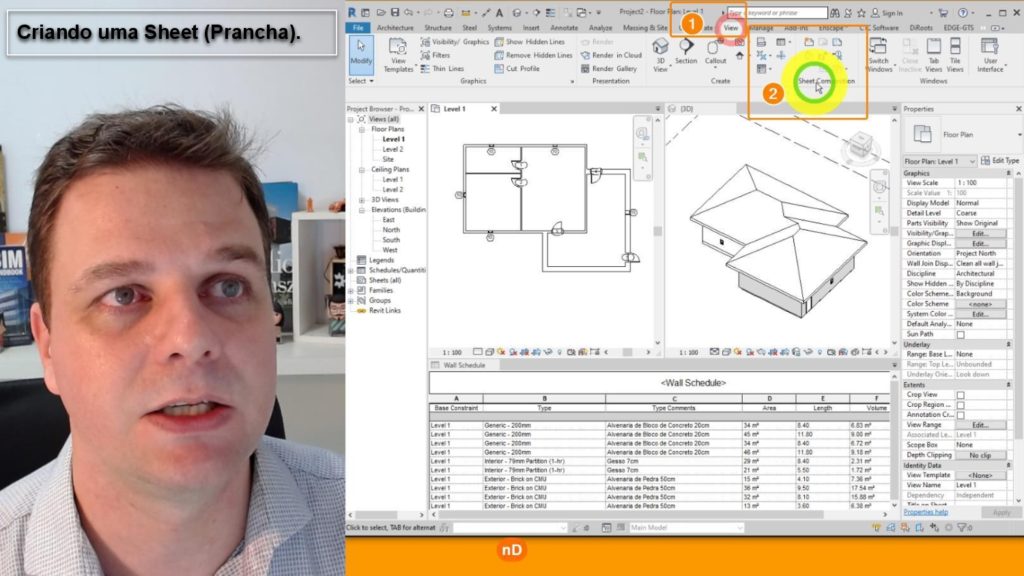

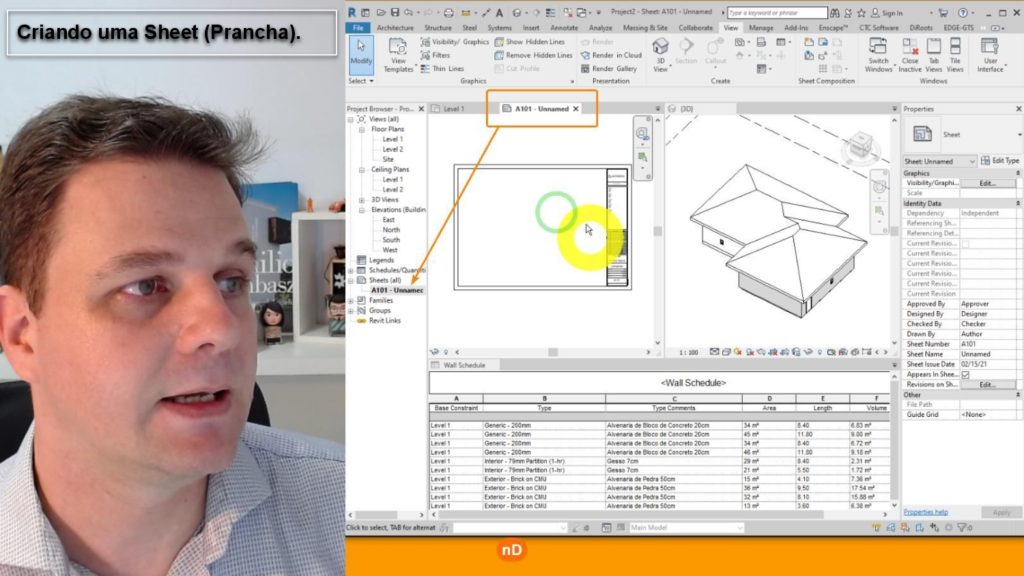

1)Criar uma sheet (prancha);

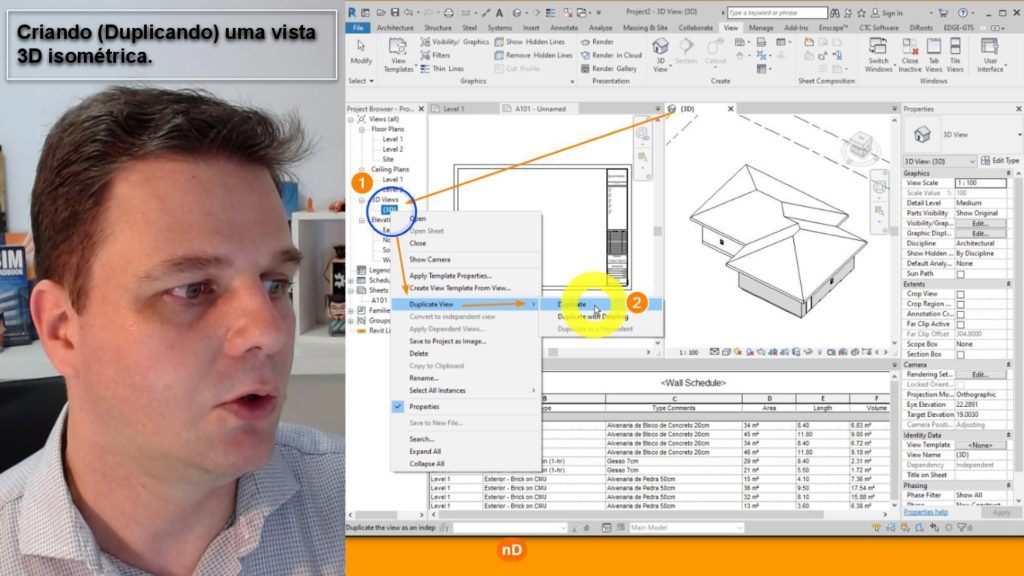

2) Criar (duplicar) uma vista 3D isométrica;

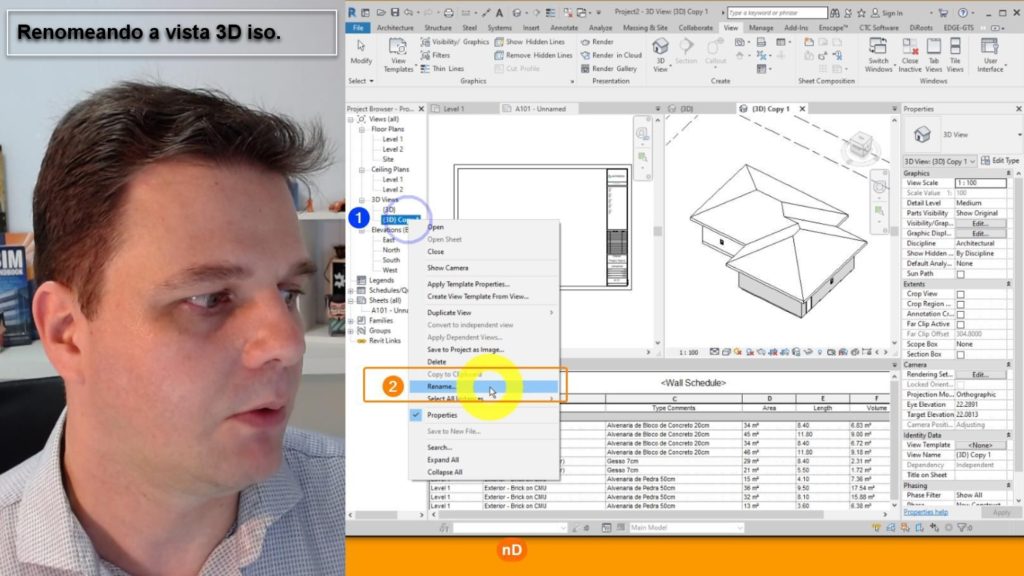

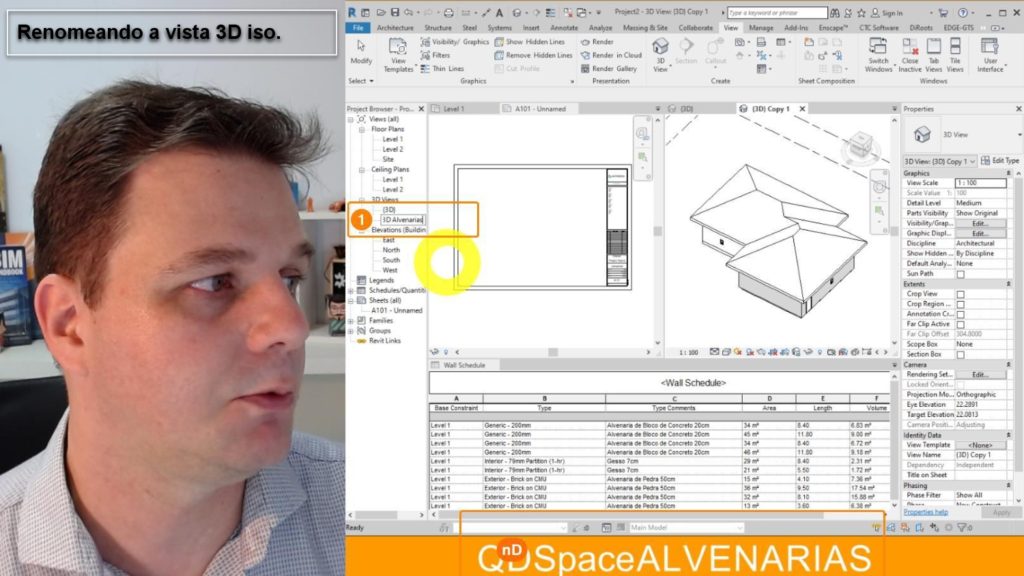

3)Renomear a vista 3D iso;

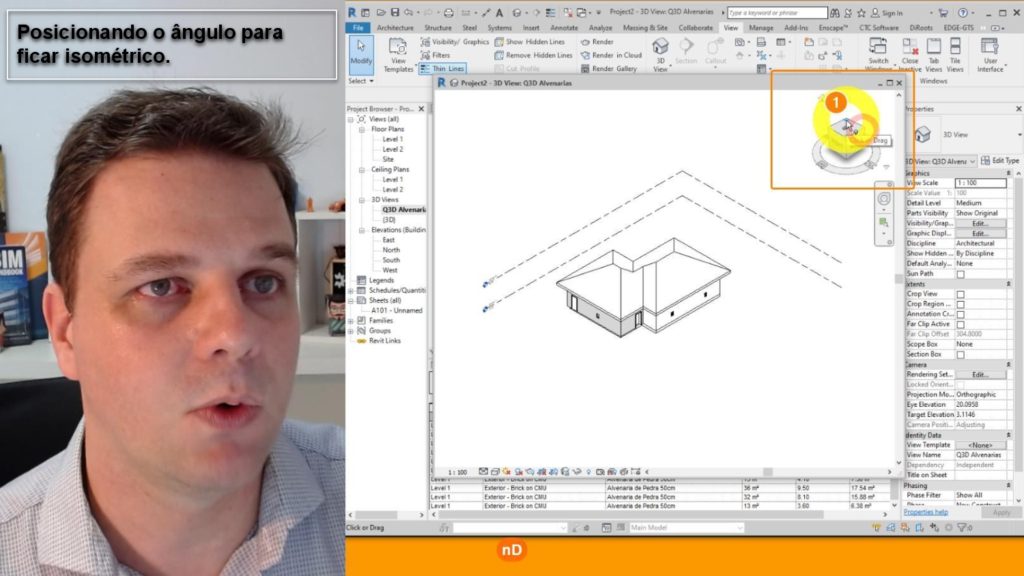

4) Posicionar o ângulo para ficar isométrico;

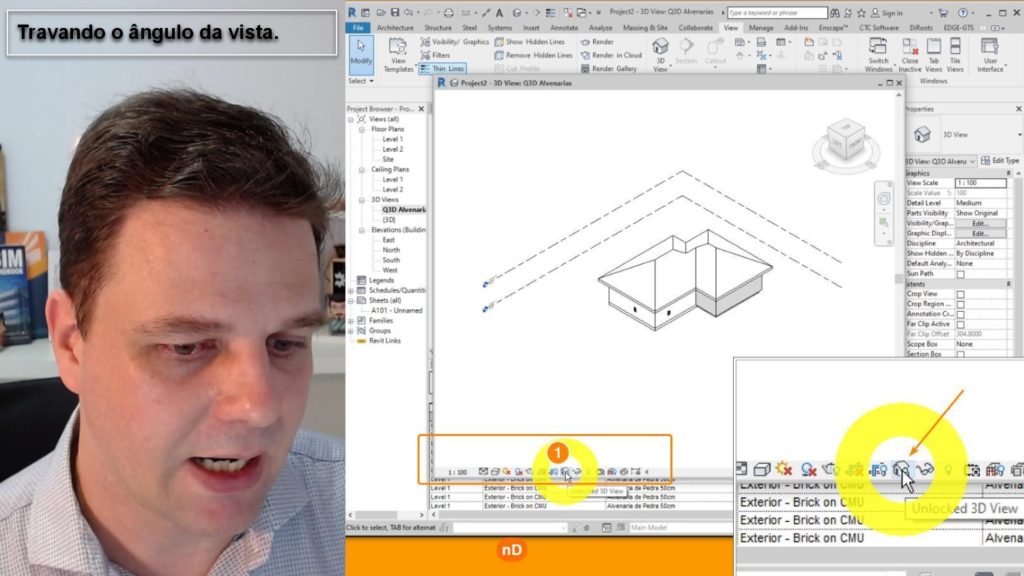

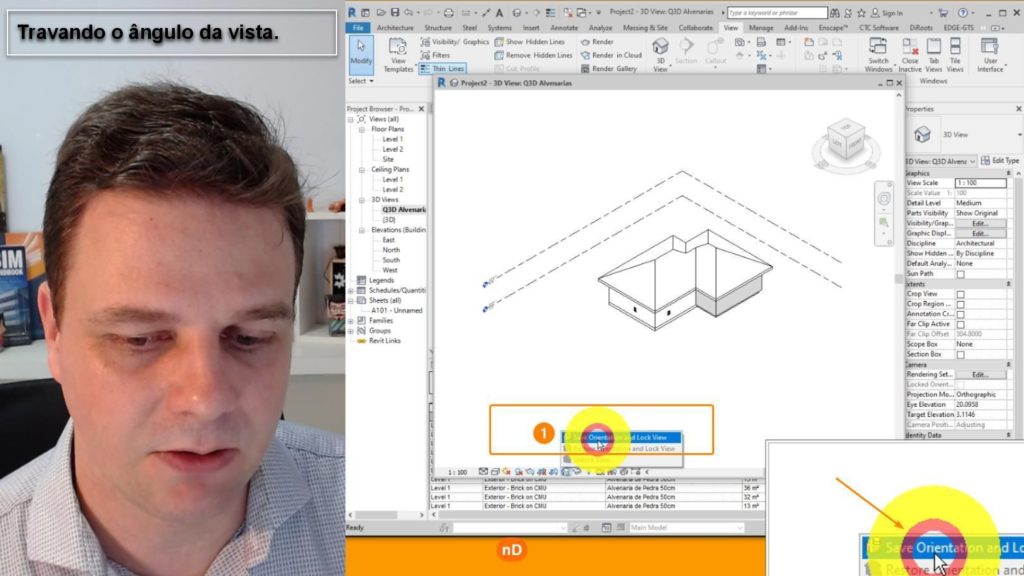

5)Travar o ângulo da vista;

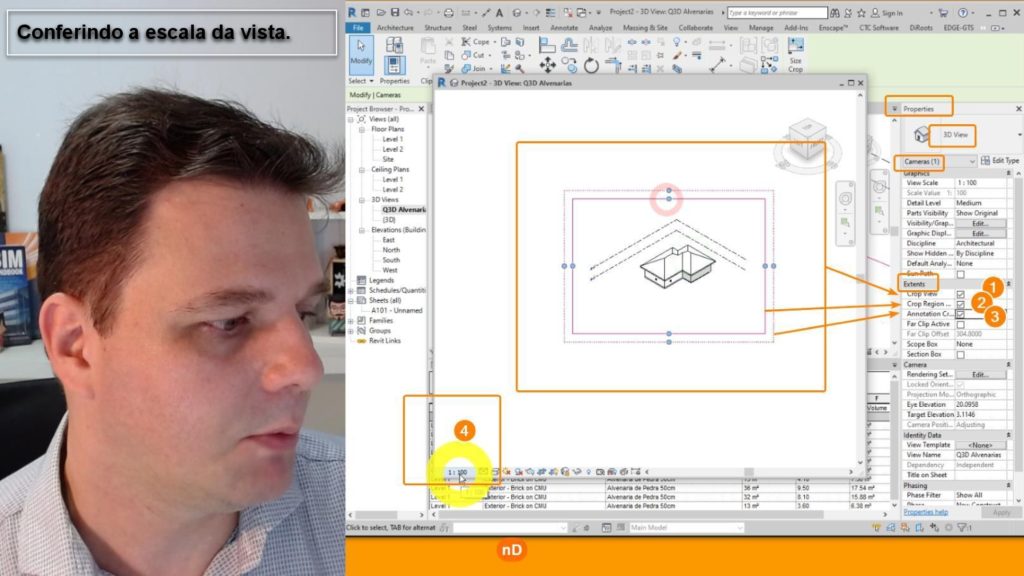

6)Conferir a escala da vista;
7) Inserir a tabela na prancha.
Agora é a hora de gerar as ilustrações encantadoras. Vamos ajustar a visibilidade dos objetos no 3D e configurar as cores e transparências. A tabelas também podem ficar mais amigáveis.
Acompanhe este passo a passo:

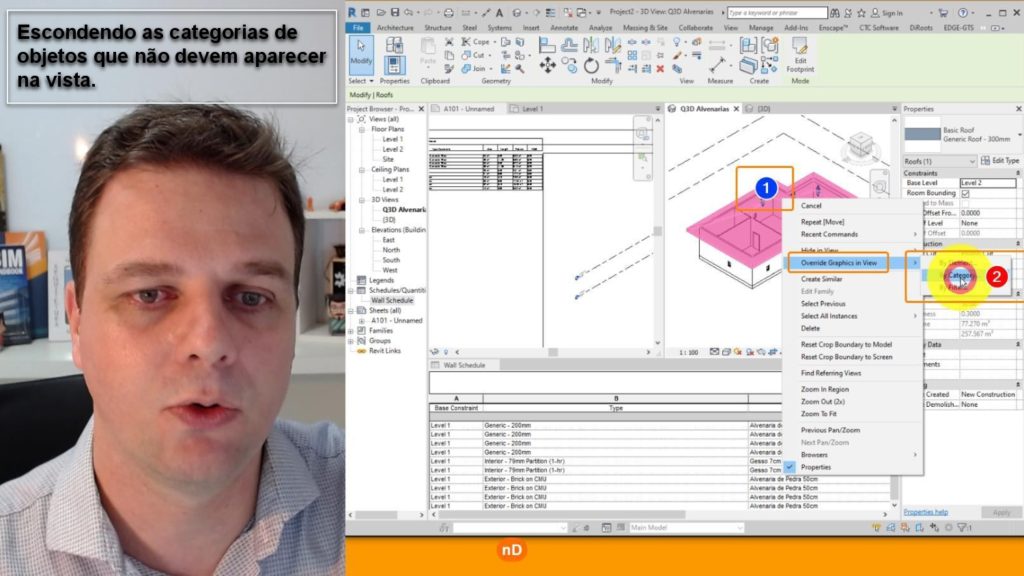

1) Esconder as categorias de objetos que não devem aparecer na vista;

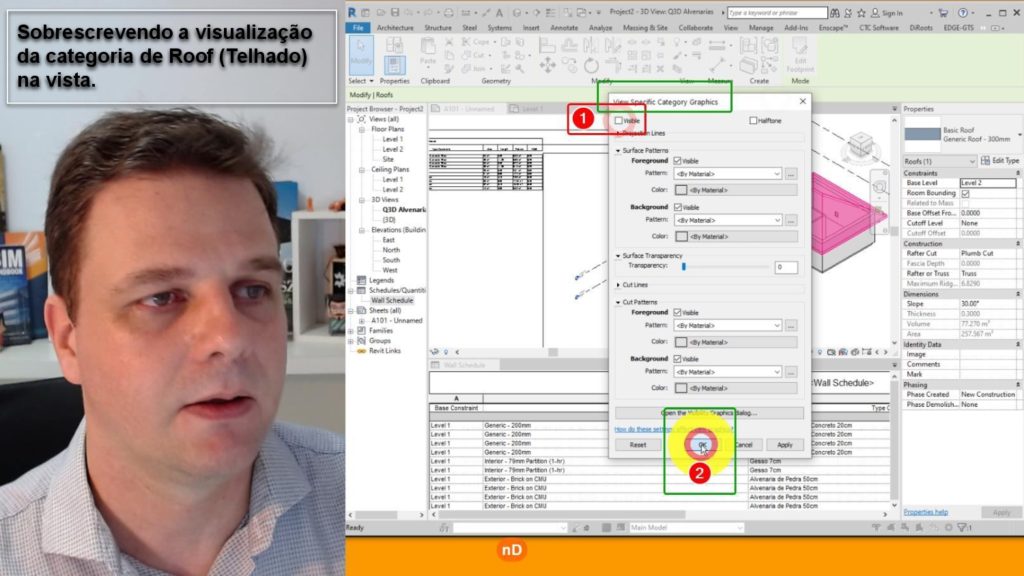

2) Sobrescrever a visualização da categoria de Roof (telhado) na vista;

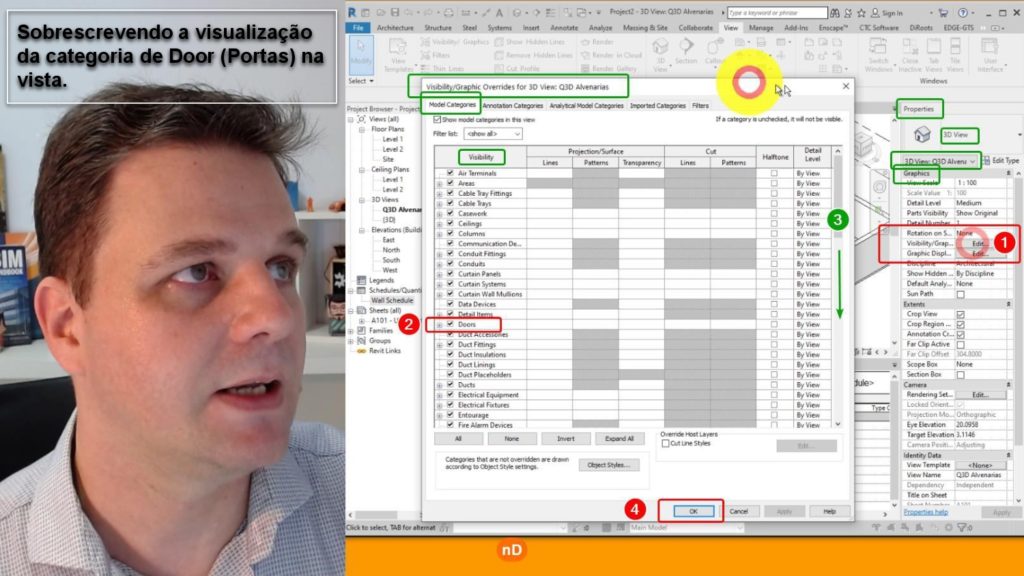

3) Sobrescrever visualização da categoria de door (portas) na vista;

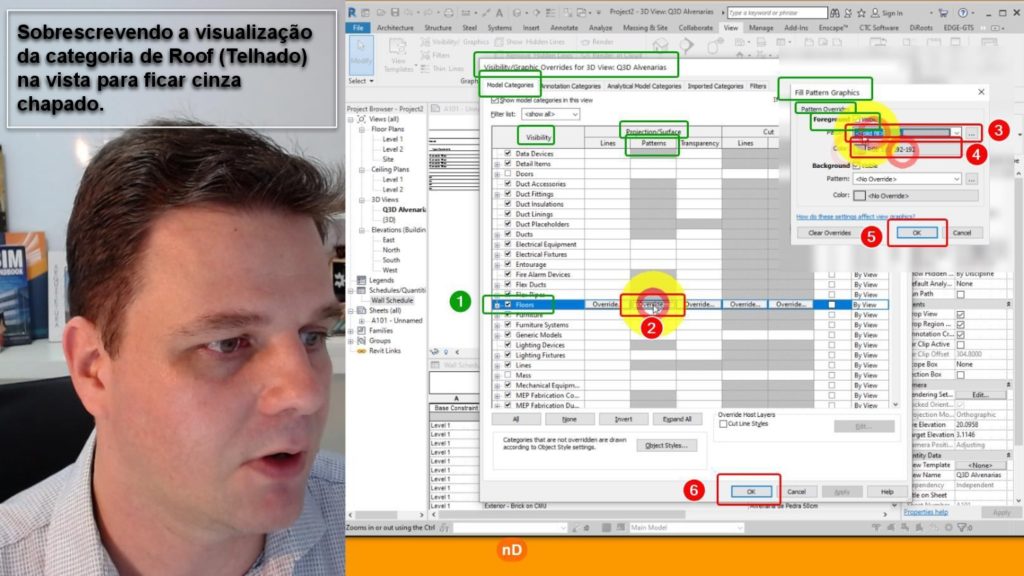

4) Sobrescrever a visualização da categoria de roof (telhado) na vista para ficar cinza chapado;

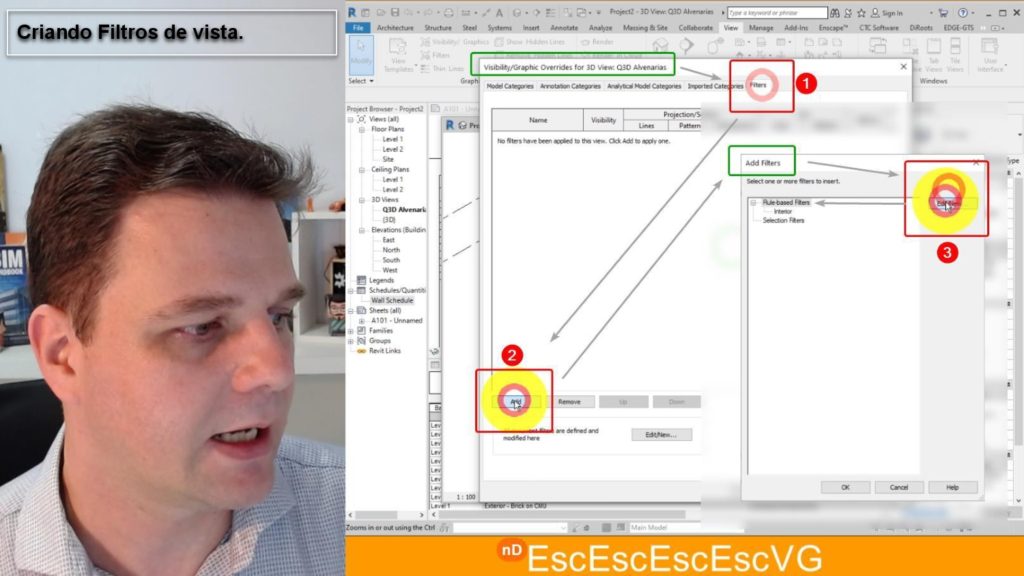

5)Criar filtros de vista;
6)Criar novo filtros de vista;

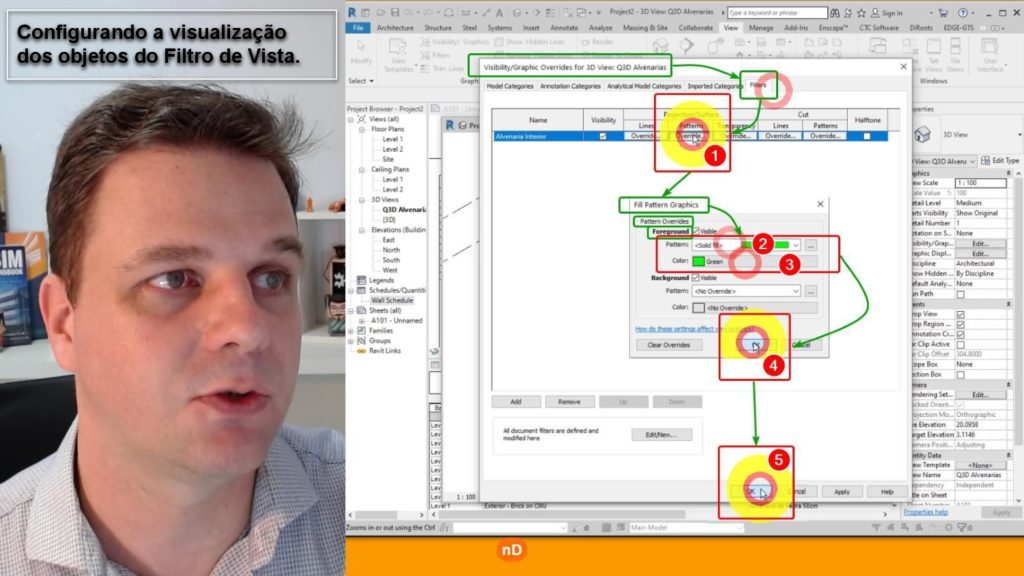

7) Configurar a visualização dos objetos do filtro de vista;

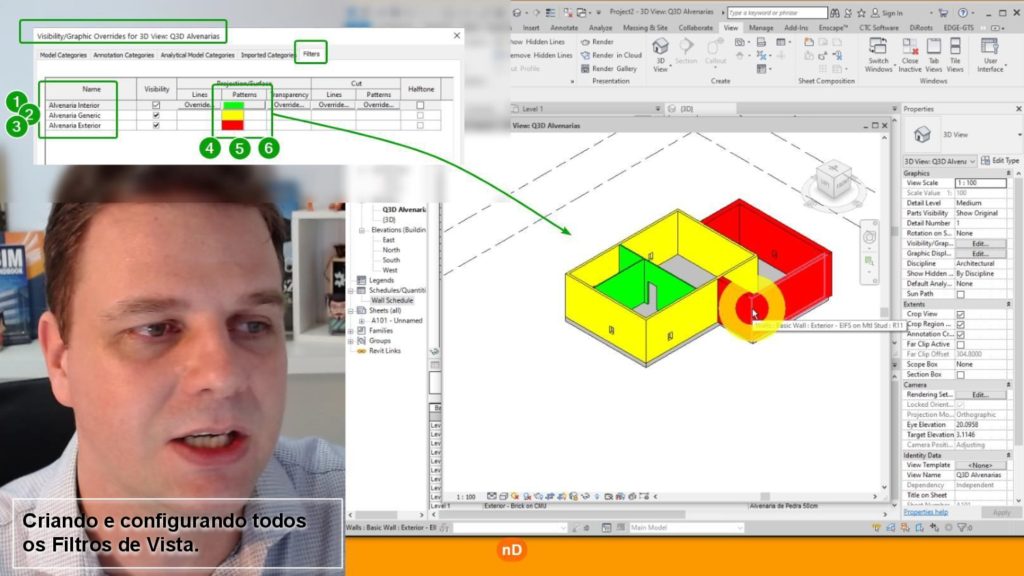

8) Criar e configurar todos os filtros de vista;

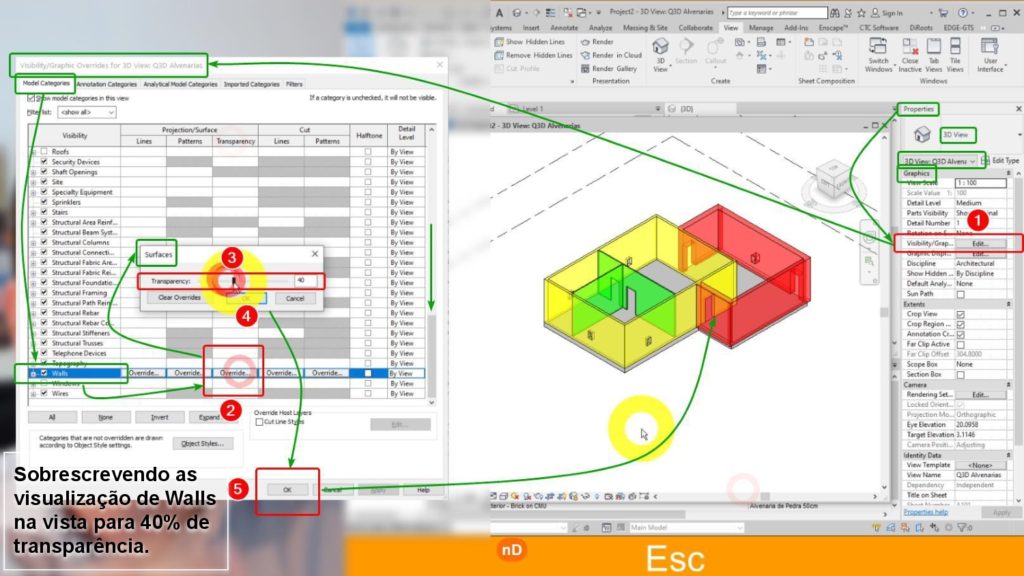

9) Sobrescrever as visualizações de walls na vista para 40% de transparência;

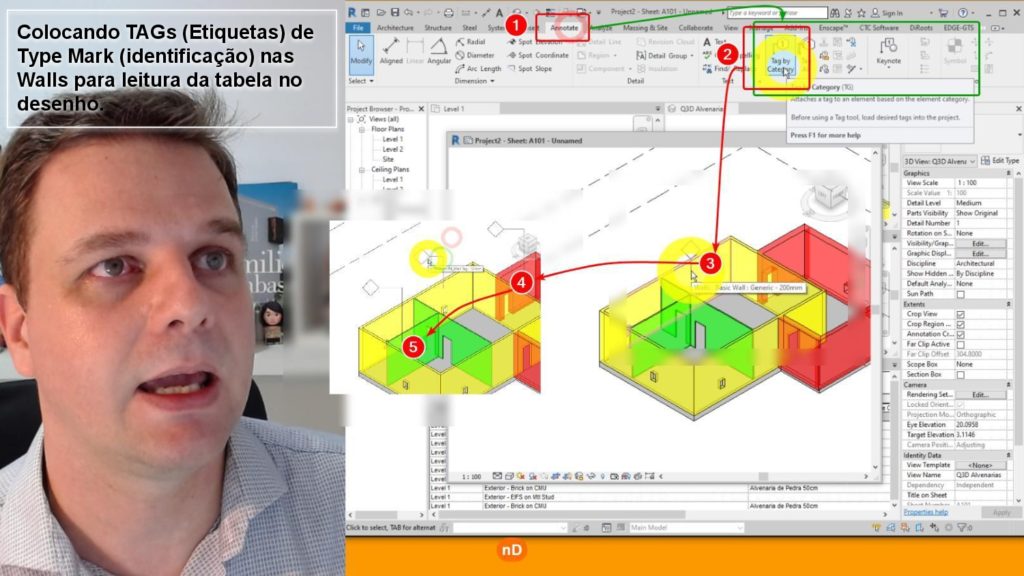

10) Colocar TAGs (etiquetas) de Type Mark (identificação) nos Walls para leitura da tabela no desenho.

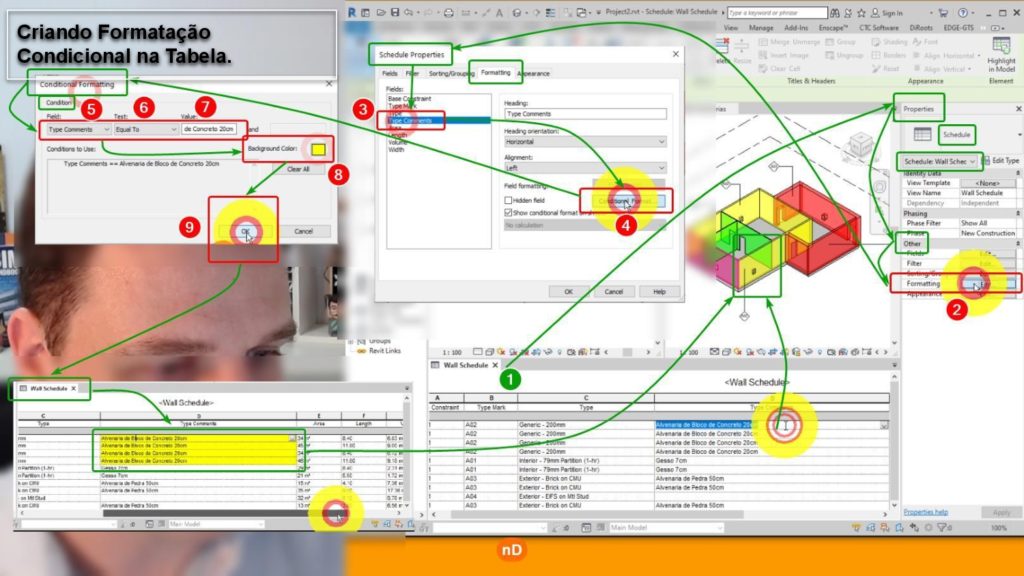

11) Criar formatação condicional na tabela.
Pronto, com esse conteúdo você já dá um grande salto na criação de quantificação no Revit.
